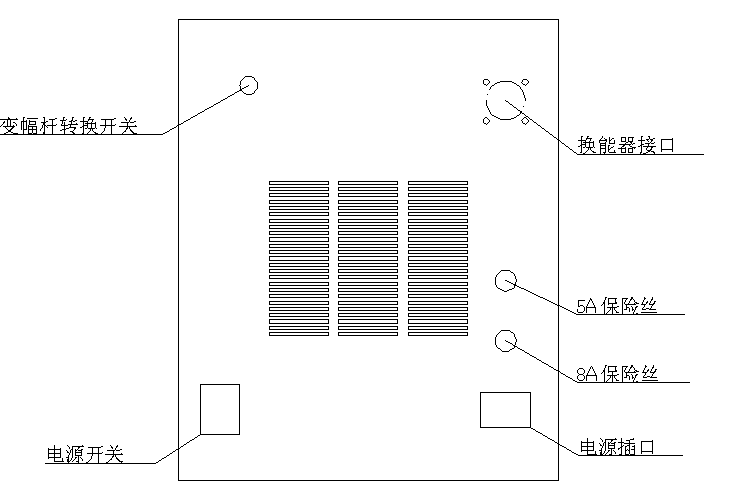

仪器接口说明（后面板）：

                                                    图1.仪器接口(后面板)
一般操作说明
（开机→“▲或▼”选择变幅杆→“设置（set）”键锁定变幅杆→再按“设置(set)”键设置参数→再次按“设置(ok)”键锁定参数→“开(start)/停(stop)”键仪器工作）

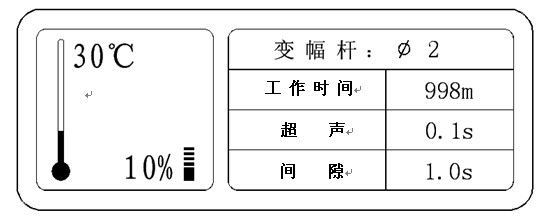

                                                     图2.变幅杆选择简易图
打开电源开关（机箱后面板右下角），即进入初始界面（图2所示），从启动界面进入变幅杆选择界面，首先务必选择变幅杆的型号，即图2中“变幅杆：ΦX”中的X会不停的跳动，请选择与您安装上去相应的变幅杆型号（本公司可供的变幅杆型号有：Φ2、Φ3、Φ6、Φ8、Φ10、Φ12这7种规格）通过面板上的（▲）或（▼）键来选择变幅杆的规格。选择完后按“设置”键即进入工作界面（图3）

注意：使用者在操作本仪器时，应该选择变幅杆型号（大小），例如界面设置是Φ2，实际变幅杆一定要是Φ2，仪器后面板的变幅杆转换开关也因该打到Φ2。其他依次类推。
因不同的变幅杆大小选择，其输入、输出功率是不同的，特别是选择Φ2、Φ3变幅杆时，千万不能选错（界面，实际变幅杆大小，仪器后面板档位都要一致）。
变幅杆在使用很长时间后，出现蜂窝状时，应用锉刀锉平，此时如不能正常发超声波，可把仪器后面板的变幅杆选择开关打乱，实际变幅杆与选择开关档位不一致，直至超声波正常发波为止。此法适用Φ6以上变幅杆规格。如选择开关与变幅杆不一致也不能发超声波，说明变幅杆已坏应调换或返回公司维修。

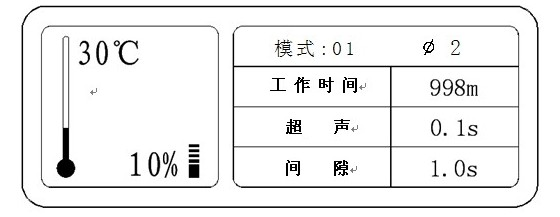

                                                        图3.工作简易界面
按“设置”键进入设置状态（具体设置，以下4详细说明）
按“开”键进入工作状态

4．参数设置
   按“设置”键进入参数设置
    进入后，通过（▲），（▼）或（），（）来选择不同的设置项，该项设置数值的末位在不停的跳动，表示已进入该项的设置状态
·如：总工作时间设定

                                                      图4.总工作时间设定
    总时间设置，界面在“工作时间  998m”的首上跳，表示进入时间设置，用户只需在数字键盘上键入需要的数字即可（总工作时间最大可设到999分钟）

·超声时间设定
通过（）或（）及（▲）或（▼）来选择超声开时间设置项（“超声 0.1s”的跳动），同样只需键入需要的数字即可（是1-3S内）

·间隙时间设定
通过（）或（）及（▲）或（▼）来选择超声间隙时间设置项（“间隙  1.0s”的跳动），同样只需键入需要的数字即可

·温度设定
通过（）或（）及（▲）或（▼）来选择样品温度设置项（设置界面里温度计上方的“30℃”的跳动），同样只需键入需要的数字即可

·超声波输出功率设定
通过（）或（）及（▲）或（▼）来选择超声波输出功率设置项（设置界面里功率输出条下方的“10%”的跳动），同样只需键入需要的数字即可
★（当所有参数设置完后请一定要再次按“设置”键确定，后按“开/停”键。）

·设置参数存储、保存
工作界面下，按（）键，进入预设参数调用，选择相应的模式数（即存储单元）按“设置”键实施调用。
调用某一存储单元，对其设置参数进行改动后，系统将自动存入。

5.超声工作中的设置
·超声工作中的功率调节
在超声工作中用户只需要按（▲）或（▼）即可调节超声波的输出功率（按（▲）是增加功率，按（▼）是减少功率，本功能用与功率微调），在调节时仪器的的输出功率是不停止的，在用户调节到需要的值后即可超声输出。
·超声停止输出
用户只需按“开/停”，即可停止超声输出。

6．超温保护后的恢复设置
在正常情况下，出现超温报警时，务必等温度降到当前设置温度以下时仪器方可继续工作，若想及时解除超温报警，可先关机断电1秒后重启电源，从新设置保护温度即可。
