装箱单
YY/QR0750-06

名       称	单位	数量
全自动氮吹浓缩仪	台	1
排风管	根	1
样品瓶（50ml/0.5ml）	个	8
样品瓶（50ml/1ml）	个	1
样品瓶（50ml近干瓶）	个	1
样品瓶（150ml/0.5ml）	个	1
样品瓶（150ml/1ml）	个	1
气阀接头	个	1
气管	米	3
瓶架	个	2
密封盖	个	12
过度套	个	1
操作手册	本	1
验收报告	张	1
保修卡	张	1

   YY-AUTO-12S型全自动氮吹浓缩仪
  验收培训报告
  YY/QR0705-07

验收单位	仪器编号
用户单位	收货日期
验收内容	调试结果
仪器及附件种类、数量与装箱单一致
仪器外观完好无损
通电后，进入待机状态，排气风扇开始工作，按任意键取消待机；在没有工作通道打开的前提下，按待机键进入待机状态
控制面板按键正确响应
水箱液位检测正常
门开关检测正常
加热控温正常
调压装置运作正常
工作通道气流畅通、稳定，无堵塞
终点检测装置工作正常
验收单位意见                                验收单位：（盖章）      验收人：     日期：
用户意见和建议                                  用户签名：                          日期：
备注

调试培训人：                      验收人 ：              日期：
仪器介绍：
在有机分析中，样品前处理过程包括有机溶剂萃取、浓缩、分离净化及再浓缩等基本步骤，缺一不可。完成浓缩过程的常用装置或方法包括旋转蒸发仪、K-D浓缩器和氮气吹扫（简称氮吹）等，其中为氮吹浓缩为简单，它不需要特别的装置设计科，当样品数量不多或溶剂量较小时，采用该法十分方便。然而，当需同时分析大量样品或溶剂量较多时，浓缩步骤则十分费力（需要看管以防吹干）和费时。
      本公司通过整合、优化现有技术优势，研发成功的YY-NS 1型多样品全自动氮吹浓缩（下文简称浓缩仪）较好的解决了这些问题，亦大限度地避免了操作人员对有机毒害溶剂的接触，可作为常规实验室常用装置。
主要技术指标：
  1、样品数量：可同时浓缩处理1~12个样品；
  2、浓缩瓶容积：50ml和150ml
  3、终点检测：每一个工作通道均配有专门的光学化干器，自动、独立地检测终点，无需人工看管；
  4、终点体积：自动感应的定容体积人别为1.0ml、0.5ml或近干（约0.1ml，适当延长时间亦可将溶剂吹干，）不同规格的浓缩瓶可以同时交叉使用；
  5、工作参数任意设置、控制和实时显示：主要工作参数，水浴温度、氮吹时间和气体压力；
  6、水浴温度：室温~95℃（±0.5℃）；
  7、氮吹时间：0~9999sec；
  8、气体压力：氮吹工作吹扫气压，0~0.10mpa范围内十级任意设定（压力间隔变化为0.01mpa），仪器自带自动调压装置，可自动调节至所设定的吹扫压力并保持恒定，不受工作通道（样品）突然开启、关闭或数量的影响；外接氮气压力（氮气钢瓶分压表压力）范围：0.20~0.80mpa；外接限气体压力：1.00mpa；
  9、气体消耗量：最大吹扫压力（0.10mpa）下，每通道约500ml/min（约17cfm）；
  10、定容灵敏度：十级可调，保证不同颜色或透光度的溶剂的浓缩定容更为准确；
  11、控制方式:用户可根据实际情况，自行选用手动方式或智能方式控制吹扫终点；
  12、报警提示：仪器在开盖、浓缩完成、水浴水量或氮气压力不足时，均会自动报警提示；
  13、仪器运行中途开盖，自动智能记忆工作状态及通道60秒，60秒内合上盖子，仪器继续执行之前被中止的程序，无需重新设置工作参数及工作通道；
  14、所有橡胶配件均采用无增塑剂的硅胶制造，输气管路采用特氟龙管，避免样品收到来自仪器的污染；
  15、灵活的工作参数设定、方便的样品置入/取出过程，免去繁琐的准备工作，减低了有机溶剂对操作人员的毒害；
  16、密闭式结构设计及自带的强排风系统可将有机挥发成份和水蒸气集体统一排出，避免了有机溶剂在实验操作空间的挥发扩散，保障了操作人员的身体健康，并避免了对坏境的污染；
  17、仪器没有排水装置，方便了用户更换加热用水；
  18、输入电源：220V/60Hz;
  19、仪器尺寸：650mm×570mm×320mm；
  20、仪器重量：20kg
结构说明：

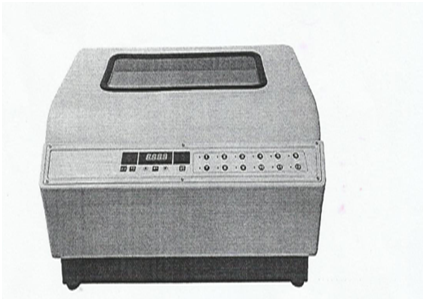

图1仪器正面

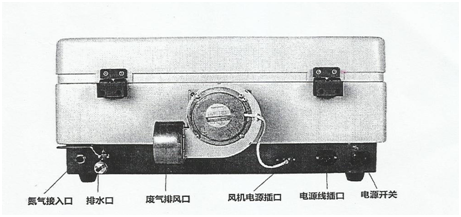

图2仪器背面

图3通道排序示意图

图4显示面板

图5控制/显示区域放大图

图6通道选择区域放大图
